攪拌式連續浮選機
一、產品介紹
浮選機是浮游選礦機的簡稱,指完成浮選過程的機械設備。在浮選機中,經加入藥劑處理后的礦漿,通過攪拌充氣,使其中某些礦粒選擇性地固著于氣泡之上;浮至礦漿表面被刮出形成泡沫產品,其余部分則保留在礦漿中,以達到分離礦物的目的。浮選機的結構形式很多,最常用的是機械攪拌式浮選機。

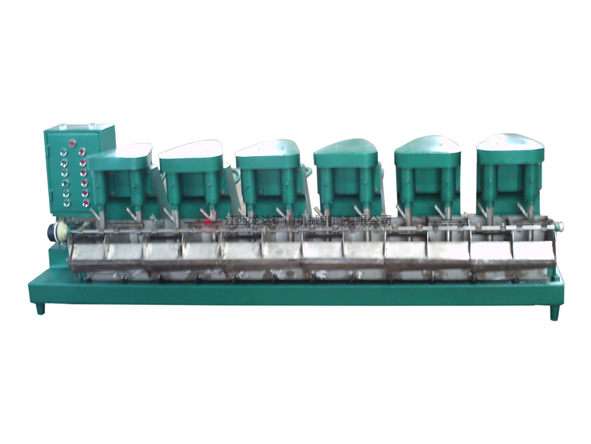

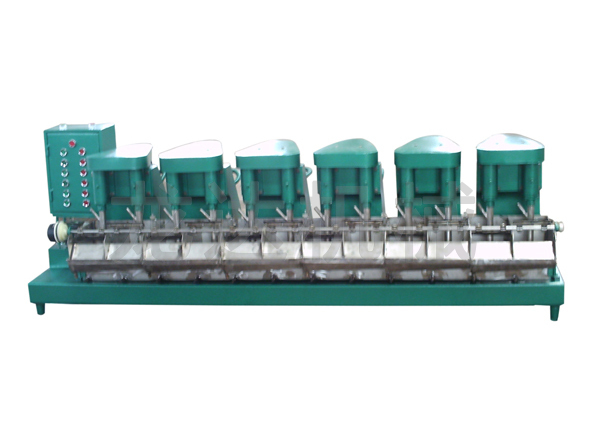

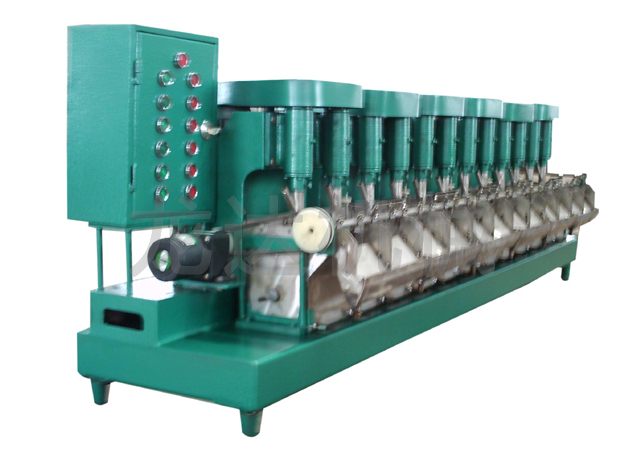

二、產品實拍
三、工作原理
浮選機由電動機三角帶傳動帶動葉輪旋轉,產生離心作用形成負壓,一方面吸入充足的空氣與礦漿混合,一方面攪拌礦漿與藥物混合,同時細化泡沫,使礦物粘合泡沫之上,浮到礦漿面再形成礦化泡沫。調節閘板高度,控制液面,使有用泡沫被刮板刮出。
煤泥和藥劑充分混合后給入浮選機的第一室的槽底下,葉輪旋轉后,在輪腔中形成負壓,使得槽底下和槽中的礦漿分別由葉輪的下吸口和上吸口進入混合區,也使得空氣沿導氣套筒進入混合區,礦漿、空氣和藥劑在這里混合。
在葉輪離心力的作用下,混合后的礦漿進入礦化區,空氣形成氣泡并被粉碎,與煤粒充分接觸,形成礦化氣泡,在定子和紊流板的作用下,均勻地分布于槽體截面,并且向上移動進入分離區,富集形成泡沫層,由刮泡機構排出,形成精煤泡沫。
分選轉環慢速旋轉,當分選室進入浮場區時,此時入選物料經礦漿分配器分別給到6個分選點,弱磁性礦粒被吸在齒板上并隨分選環轉動。非磁性礦粒在重力與礦漿流的作用下經過齒板的縫隙,排入分選環下部的尾礦槽中。分選室轉至中礦清洗位置時,少量清洗水給入,將夾雜的脈石,連生體及礦泥洗入尾礦槽中(該機未設置中礦槽),以達到提高精礦質量的目的。當分選室轉到磁場很弱的位置時(精礦沖洗區),噴入壓力水,將吸在齒板上的弱磁性礦粒沖入精礦槽中。隨后分選室轉到另一個極性相反的磁場區,分選環每轉一周,其中每個分選室如此反復6次。
